输入

电压范围

90~264VAC 47~63HZ

输入电流

230VAC/2.0A

效率

≥85%

≥86%

≥89%

≥90%

功率因素

PF≥0.95

漏电流

<1mA/240VAC

浪涌电流

冷启动60A/230VAC

输出

直流电压

3.8V

4.2V

4.5V

5V

额定电流

40A

40A

40A

40A

功率

152W

168W

180W

200W

电压调节范围

/

/

/

/

纹波及噪声

200mVp-p

200mVp-p

200mVp-p

200mVp-p

启动上升时间

1500ms，50ms/230VAC 负载100%

保持时间

≥10ms/230VAC 负载80%

线性调整率

±1%

±1%

±1%

±1%

负载调整率

±2%

±2%

±2%

±2%

电压精度

±2%

±2%

±2%

±2%

环境要求

工作温度及温度

-40~70℃ 20%~95%RH 不凝露（详情参考降额曲线）

储存温湿度

-40~80℃ 10%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃）

电磁

兼容

电磁耐受

设计参考：EN55024；EN61000-4-2,3,4,5,6,8,11

谐波电流

设计参考：GB17625.1；EN61000-3-2,-3 限值要求

EMC指标

EN55022 CLASSA

安规

安全规范

设计参考：GB4943/UL1012

耐压

输入--输出 I/P-O/P:3Kvac/10mA；输入---机壳 I/P-CASE:1.5Kvac/10mA；输出---机壳 O/P-CASE:0.5Kvac/10mA 每项测试时间为：1min

绝缘阻抗

I/P-O/P：20M ohms；I/P-Case：20M ohms；O/P-Case：20M ohms

保护

过压保护

≤6.0V

≤6.0V

≤6.0V

≤6.0V

110~150% rated 打嗝模式，异常消除过载后能自动恢复工作

过载保护

110~150% rated 打嗝模式，消除过载后能自动恢复工作

过温保护

当过温保护时,电源关闭输出；温度降低后,输出自动恢复正常

短路保护

输出端短路后电源保护，打嗝模式，消除过载后能自动恢复工作

可靠性

MTBF

25℃环境下：100000Hrs，MIL-217 Method

其他要求

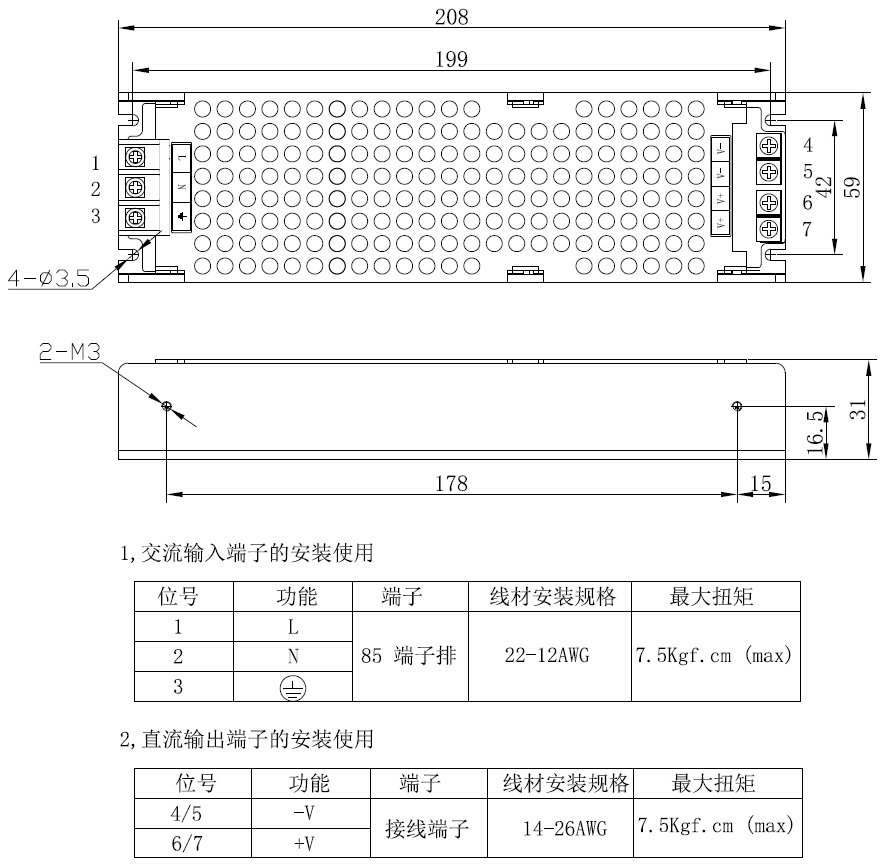

尺寸

208*59*31（长*宽*高）

包装

0.4Kg/只，45只/箱，19.22KG/箱

冷却方式

þ自冷¨风冷

延伸方式

¨双三防¨加盖¨低温启动（-40℃）¨其他

备注

*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。

*为了延长使用寿命，需要带面积不小于400mm*400mm*3mm 散热铝板。

*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联10uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。
