输入

电压范围

176~264VAC

输入电流

230VAC/4A

效率

≥90%

≥91%

频率范围

47~63HZ

漏电流

<1mA/240VAC

浪涌电流

冷启动60A/230VAC

输出

直流电压

12V

24V

额定电流

33A

16.6A

功率

396W

398.4W

电压调节范围

±5%

±5%

纹波及噪声

200mVp-p

200mVp-p

启动上升时间

1500ms，50ms/230VAC 负载100%

保持时间

20ms/230VAC 负载100%

线性调整率

±0.5%

±0.5%

负载调整率

±1.5%

±1.5%

电压精度

±1.0%

±1.0%

环境要求

工作温度及温度

-30~70℃ 20%~95%RH 不凝露（详情参考降额曲线）

储存温湿度

-40~80℃ 10%~95%RH 不凝露

振动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃）

电磁

兼容

电磁耐受

设计参考：EN55024；EN61000-4-2,3,4,5,6,8,11

谐波电流

设计参考：GB17625.1；EN61000-3-2,-3 限值要求

EMC指标

设计参考：EN55022

安规

安全规范

设计参考：GB4943/UL1012

耐压

输入--输出 I/P-O/P:3Kvac/5mA；输入---机壳 I/P-CASE:1.5Kvac/5mA；输出---机壳 O/P-CASE:0.5Kvac/5mA 每项测试时间为：1min

绝缘阻抗

I/P-O/P：50M ohms；I/P-Case：50M ohms；O/P-Case：50M ohms

保护

过压保护

13.5-15

26-29

限压型，额定电压的 115%～140%

过载保护

110~165% rated 打嗝模式，消除过载后恢复工作

过温保护

/

短路保护

可长期短路不损坏，短路去掉后可自恢复

可靠性

MTBF

25℃环境下：100000Hrs，MIL-217 Method

其他要求

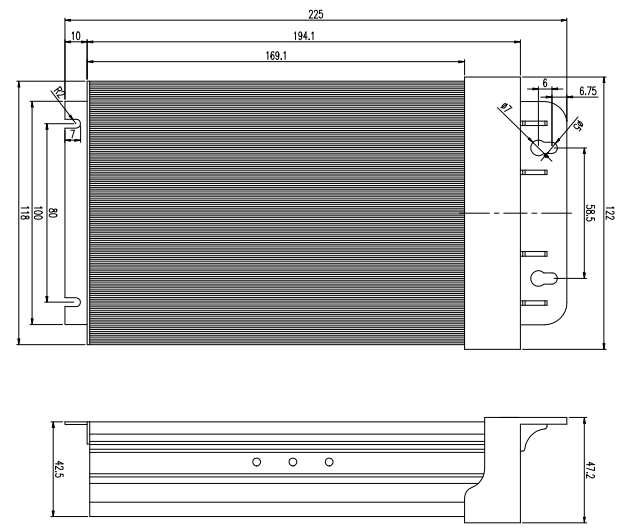

尺寸

225*122*47.2（长*宽*高）

包装

0.97Kg/只，17只/箱，17.1KG/箱

冷却方式

þþ自冷¨风冷

延伸方式

¨双三防¨加盖¨低温启动（-40℃）¨其他

备注

*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。

*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。

*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。
