输 入

输入电压范围

90~264VAC 47~63HZ

输入电流

230VAC/2A

效 率

≥88%

≥90%

≥90%

≥90%

功率因数

≥0.95

漏 电 流

<3.5mA/240VAC

浪涌电流

冷启动≤90A/240VAC

输 出

直流电压

12V

24V

26V

36V

额定电流

27A

15A

14A

10A

功 率

324W

360W

364W

360W

电压调节范围

±10%

±10%

±10%

纹波及噪声

150mVp-p

150mVp-p

150mVp-p

150mVp-p

启动，上升时间

小于3000ms/230VAC ，小于100 ms/230VAC 额定负载

保持时间

20ms/230VAC 负载100%

线性调整率

±1%

±1%

±1%

±1%

负载调整率

±2%

±2%

±2%

±2%

电压精度

±4%

±4%

±4%

±4%

环境要求

工作温度及温度

-30~+60℃ 20%~95%RH 不凝露 （详情参考产品规格书的降额曲线）

储存温湿度

-40~+80℃ 10%~95%RH 不凝露

振 动

频率范围10~500Hz,加速度2G,每个扫频循环10min,沿X,Y,Z轴各进行6个扫频循环

冲 击

加速度20G,持续时间11ms,沿X,Y,Z轴各进行3次冲击

海拔高度

2000mtrs（2000m以上，每升高100m，环境温度降低0.6℃,负载降额1.5%）

电 磁

兼 容

电磁耐受

设计符合EN55024；EN61000-4-2,3,4,5,6,8,11

谐波电流

设计符合GB17625.1；EN61000-3-2,-3 限值要求

EMC指标

设计符合：EN55015

安 规

安全规范

设计符合：GB4943

耐 压

输入--输出 I/P-O/P:3Kvac/5mA；输入---机壳 I/P-CASE:1.5Kvac/5mA；输出---机壳 O/P-CASE:0.5Kvdc/5mA 每项测试时间为：1min

绝缘阻抗

I/P-O/P：>10M ohms；I/P-Case：>10M ohms；O/P-Case：>10M ohms

保 护

过压保护

13.8V~16.2V

27V~29V

30.5V~33V

38V~42V

锁死模式,关机AC后需等10S后方可解除锁死模式

过载保护

110~180% rated 限流回缩模式，关机AC后需等10S后方可解除回缩模式

过温保护

可选项

短路保护

输出端短路后回缩电流，限流回缩模式，关机AC后需等10S后方可解除回缩模式

可 靠 性

MTBF

25℃环境下：100000Hrs，MIL-HDBK-217F Notice2 应力法预计

其他要求

尺 寸

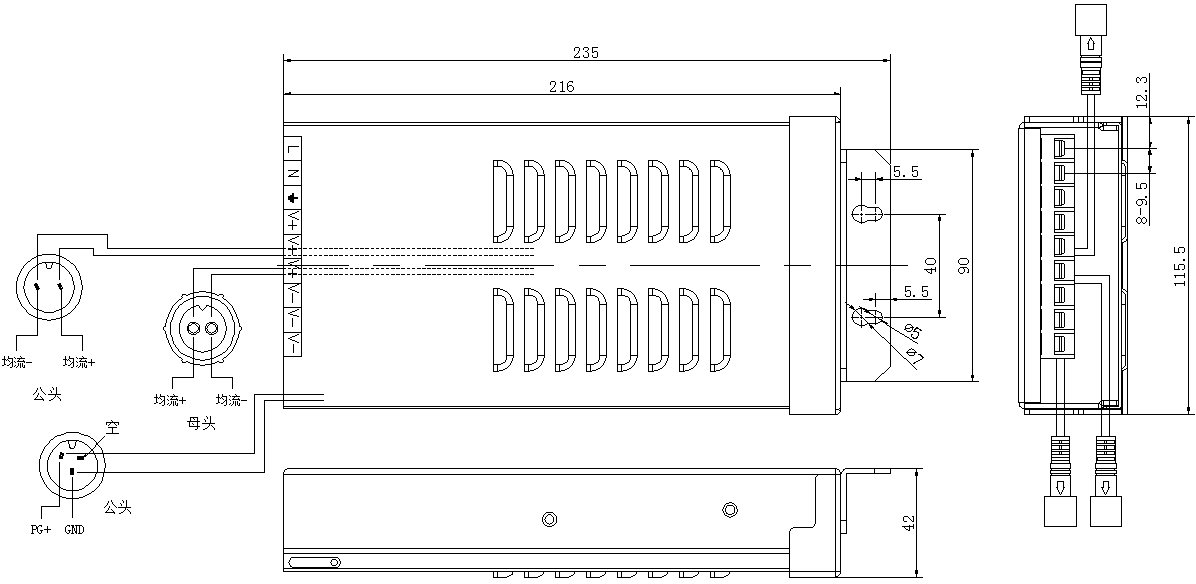

235mm*115.5mm*42mm（长*宽*高）

包 装

1.2 Kg/只，12只/箱， 14.5 KG/箱

冷却方式

þþ自冷 ¨风冷

延伸方式

¨ 双三防 ¨ 加盖 þ 低温启动（-40℃） ¨ 其他

备 注

*如未特别说明，所有规格参数均在输入为230VAC，额定负载，25℃环境下测量。

*为了延长使用寿命，建议配置负载时多留30%的余量。例如：设备需要100W的功率，则选用不小于130W的电源。

*开关电源纹波测试方法：用20MHz示波器在电源输出端子上测试，示波器探头地线长度不大于12mm，并在探头输入并联47uF电解电容和0.1uF高频电容。

*电源是设备系统元器件的一部分，所有的EMC测试需结合终端设备进行电磁兼容相关确认。
